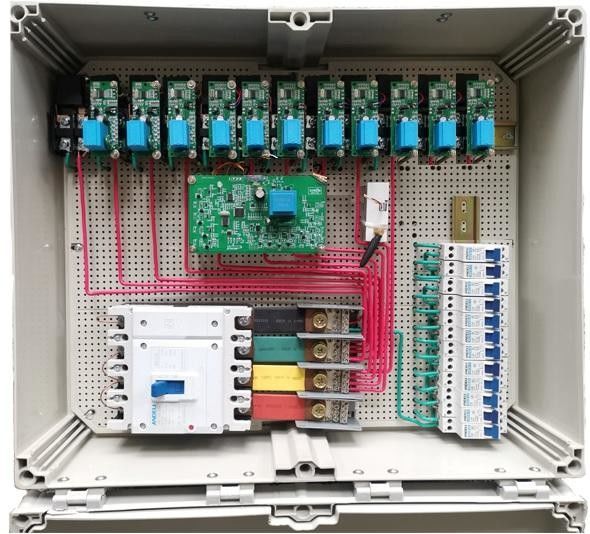

STS Anti Korozyon Su Geçirmez Metre Kutusu, IP54 Dış Mekan Ölçer Kutusu

STS Standart Off-grid GPRS IP54 Su Geçirmez Akıllı Ön Ödemeli Güneş Ölçüm Kutusu

Model STB560-A Ölçüm kutusu (bundan sonra M kutusu olarak anılacaktır); Kutu, Ölçüm ve Kontrol Birimi (MCU), GPRS modülü, LORA-RF modülü ve Müşteri Arabirim Birimi'nden (CIU) oluşan çok işlevli bir ölçüm çözümüdür.Her M ‐ box, uzak uçtaki sunuculara GPRS aracılığıyla erişebilir, böylece yöneticiler M kutuları çalıştırabilir ve tüm sayaçların enerji tüketimi bilgilerini uzaktan okuyabilir.

M-box, güvenilir yalıtım performansı, yüksek mukavemet, iyi alev direnci, korozyon önleyici, yaşlanma önleyici ve 10 yıldan fazla kullanım ömrü ile PC (polikarbonat) kapak ve ABS tabanından oluşur.Farklı ölçüm birimlerinin çoklu kombinasyonlarının özellikleri, kolay kurulum, gizli kablo bağlantısı ve güvenli çalıştırma özellikleriyle konut yapımında veya sivil güç şebekelerinin dönüşümünde yaygın olarak kullanılabilir.

M-box'ları çalıştırarak ve tüm sayaçların enerji tüketimi bilgilerini uzaktan okuyarak, kamu hizmeti şirketlerinin elektrik şebekelerinin yönetim verimliliğini büyük ölçüde iyileştirmesine ve yönetim maliyetini düşürmesine yardımcı olabilir.

Kullanıcılar için, evlerine kurulan CIU, LORA-RF iletişimi yoluyla M-kutularından enerji tüketim verilerini elde edebilir ve kullanıcılara görüntüleyebilir, böylece yalnızca verileri okumaları uygun olmakla kalmaz, aynı zamanda enerji ölçümünün kesintiye uğramasını da önler.Dolayısıyla bu, enerji ölçümü, kullanımı ve yönetimini birleştiren eksiksiz bir ölçüm kutusu çözümüdür.

Elektriksel Parametreler

Elektrik Manyetik Uyumluluk

M-Box Ölçüsü:

İşlevsellik

1. Ölçüm

Pozitif aktif ve yedek aktif enerji ölçüm fonksiyonu.

2. Ön Ödeme

M-box Kullanıcının kredisi 0'a döndüğünde yük beslemesini kapatın, kullanıcılar CIU'ya 20 basamaklı TOKEN girerek şarj edebilirler.

3. Düşük Kredi

İlgili TOKEN girilerek alarm değeri ayarlanabilir.

4. Yük kontrol fonksiyonu

M-Box, yük kontrol eşiği için programlanabilir, Mevcut güç eşikten fazla ise.Sayaç, kullanıcı yükünü kesecektir.

5. Olay Kaydı

M-Box, kapak açma / ters akım / kapatma olayının toplam sürelerini ve olayın en son 10 zamanını kaydedecektir.

6. Kendi kendini test etme

M-Box kendi kendine test işlevine sahiptir, LCD ve röle vb. Test edebilir ve sonuçları doğrudan raporlayabilir.

7. Kullanım Koşulları Tarifesi:

TOU Tarifesi, ilgili TOKEN girilerek ayarlanabilir.

8. Kredili Mevduat Tahsilatı:

Elektrik Kredili Mevduat günden aya veya aydan aya tahsil edilebilir.

9. Bilgi Sorgulama:

Tüketici, CIU'ya kısa kodu girerek Kalan Kredi, Satın Alınan Toplam ve Toplam Kredi gibi verileri kontrol edebilir.

10. Kurcalama Önleme:

Manyetik alan ve açık kapak olayının tespit edilmesinden sonra sayaç otomatik olarak vanayı kapatacaktır.

11. İletişim:

①GPRS: M-Box, GPRS modülü aracılığıyla veritabanı sunucusuna AMI sistem iletişimi ile kullanılabilir

②LORA-RF: LORA-RF tarafından M-box ile CIU iletişimi.

Direk / Duvara Montaj

Yatay ve dikey çubuklar ve kasnak dahil tüm kurulum aksesuarları, kutudan bağımsız olarak paketlenmiştir.Yukarıda gösterildiği gibi, Bölüm 1 çember, Bölüm 2 yatay çubuk ve Bölüm 3 dikey çubuktur, yatay çubuk ve çemberin boyut bilgileri Resimde görülebilir.

Elektrik direğine montaj işlemi sırasında aşağıdaki adımlar atılacaktır:

✽ Yatay çubuk için dikey çubuğu ve cıvataları sayaç kutusunun arka tarafındaki uygun konumlara takın ve vidalarla sabitleyin.

✽ Yatay çubuğu cıvatalara takın.

✽ Kasnağı direğe sabitleyin.

✽ Kasnağı sayaç kutusu ile vidaları kullanarak sabitleyin.

Montaj için toplam 2 adet dikey bar, 2 adet yatay bar ve 2 adet kasnak bulunmaktadır.

Güç Kablosu Bağlantısı

Güç kabloları, sayaç kutusunun altında yoğunlaşır, kablo sabitleyicilerden geçirilir ve giriş terminalleri, nötr terminaller ve çıkış terminallerinin vidalarının altına bağlanır.Giriş kabloları BV-50mm2'den küçük olmayan bakır kablolar olacaktır ve çıkış kabloları BV-16mm2'den küçük olmayan bakır kablolar olacaktır.

Sayaç kutusu içindeki giriş terminallerinin, nötr terminallerin ve çıkış terminallerinin konfigürasyonu aşağıda gösterilmiştir.

Bağlantı kutuplarının ayrıntılı sayıları madde 3.2.9, 3.2.10 ve 3.2.7'de gösterilmektedir.

Aşağıda gösterildiği gibi bağlantı şeması:

CIU'nun Kurulumu ve Bağlantısı

CIU, aşağıdaki bağlantı şemasını izleyerek kullanıcının evinde kurulu cihaz olan Müşteri Arayüz Birimi anlamına gelir.Bağlantı yöntemi sayaçların bağlantısına benzer.UIU enerjiyi ölçmez, bunun yerine sadece ölçülen enerji verilerini görüntüler.Dolayısıyla, UIU'nun L ve N fazının çıkış hatlarının kullanılması zorunlu değildir.

CIU'ların güç kablolarını kurduktan sonra, CIU, LORA-RF modülü ile M-box'a otomatik olarak bağlanacaktır.

Ön ödemeli su sayacını şarj etmek için üç çözüm

1. Stronpay vending Software tarafından

➯ Yerel satış noktası veya taşınabilir mobil satış ünitesi aracılığıyla

Otomat yazılımının işletimi

1. Oturum açma satış sistemi

2. Sayaç numarası kaydı

3. Müşteri bilgileri kaydı

4. Fiyat Ayarı

5. Hesap Açın

6. Otomat / Sayaçları tamamlama

7. Jetonu Alın

8. Tuş takımı ile ölçmek için Token girin

9. Başarıyla şarj ediliyor

2. Üçüncü taraf platformu veya API ile yerel mobil ödeme ile

➪ Cep telefonu ile

API: Üçüncü taraf APP ile Stronpay satış yazılımımızı birbirine bağlayan anlaşma olan Uygulama Programı Arayüzü.

3. AMI Sistemi Tarafından

➪ LORA-RF ve GPRS modülü ile uzaktan şarj edin

AMI Sistemi ile nasıl şarj edilir?
