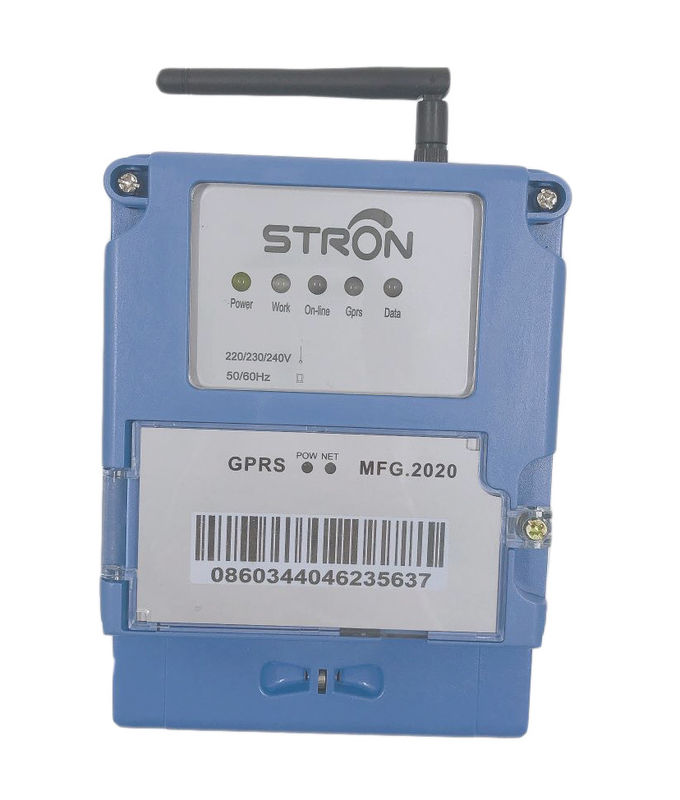

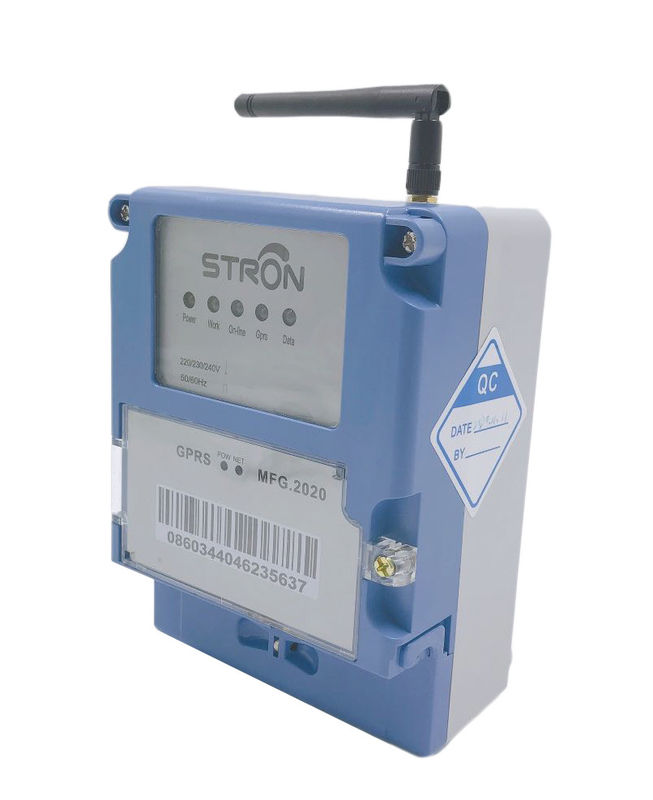

IEC62056-21 160V DCU Veri Konsantratör Ünitesi Ev Elektrikli Cihazlar

Akıllı sayaçları AMI ile Uzaktan Okumak ve Kontrol Etmek İçin Akıllı Veri Konsantre Birimi (DCU)

ST368 akıllı veri yoğunlaştırıcı, Akıllı Ölçüm uygulamasına adanmıştır ve ölçüm cihazları ile AMR / AMI sistemi arasında bir ağ geçidi olarak tasarlanmıştır, ölçüm noktalarından AMR / AMRI sistemine iki yönlü iletişim oluşturur, görev ayarı, veri toplama, veri iletimi ve veri depolama gerçekleştirir , sayaç yönetimi, GPRS bilgi görevi yürütme ve RF ağ yönetimi.

ST368, akıllı sayaçlara alt bağlantı iletişimi için RS485, RF-LORA ortamını ve yukarı bağlantı iletişimi için GPRS, 3G, DSL ve fiber optiği verimli bir şekilde kullanır.

Sertifikalar

✽ ISO 9001;ISO 14001

✽ STS Belgeli

Ana Özellikler

1. STS standardına uygun

2. RS485 / RF-LORA akıllı sayaçlara bağlantı

3. Bir baş uç AMR / AMI sistemi ile GPRS / 3G / DSL uplink iletişimi

4. Veri toplama, toplam tüketimi / geçmişteki günlük ve aylık tüketimi içerir

5. Metre parametresi / durumu / Gerçek zamanlı veri okuma

6. Kurcalama olay kaydı ve otomatik olarak yükleme

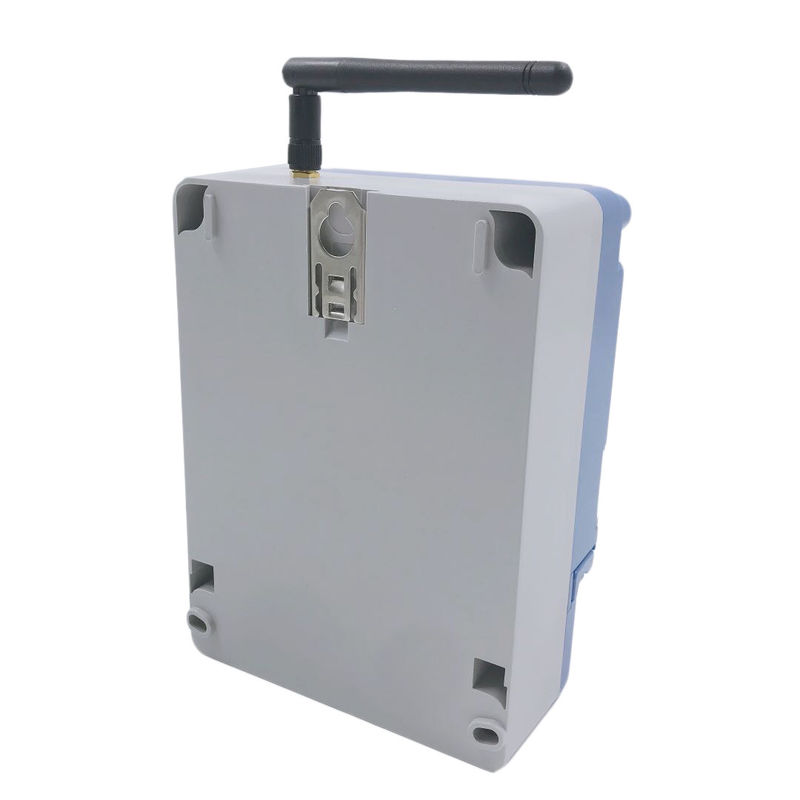

7. BS montajı sayesinde kurulumu kolaydır

Meter Boyut

Parametreler

Uygulama

Bu DCU, yukarı bağlantıda GPRS modülü aracılığıyla AMI sistemi ile iletişim kurabilir ve RF modülü ile elektrik sayacı, su sayacı ve gaz sayacı downlink gibi akıllı sayaçlarla iletişim kurabilir.

Örneğin su sayacını ele alalım: Su sayacının içinde RF modülü vardır, DCU ve sayaç verilerini RF modülünden alın, ardından GPRS modülü aracılığıyla AMI sistemine gönderin, ardından AMI sistemi sayacı uzaktan okuyabilir.Yeniden doldurma işlevini çalıştırdığımızda, Token'i AMI sistemi ile üretiyoruz, Token'i GPRS modülü aracılığıyla DCU'ya aktarıyoruz ve ardından DCU, Jetonu su sayacına gönderiyor.Su sayacı tarafından alınan kredinin ardından, uzaktan şarj başarılı oldu.

Bu DCU ile, AMI sistemi yalnızca tek bir ön ödemeli su sayacının verilerini izlemekle kalmaz, aynı zamanda ön ödemeli toplu su sayacını da izleyebilir.Böylece AMI sistemine aktarılan verilerin doğru olduğundan emin olabilir ve su borularının nerede kırıldığını tespit edebiliriz.
