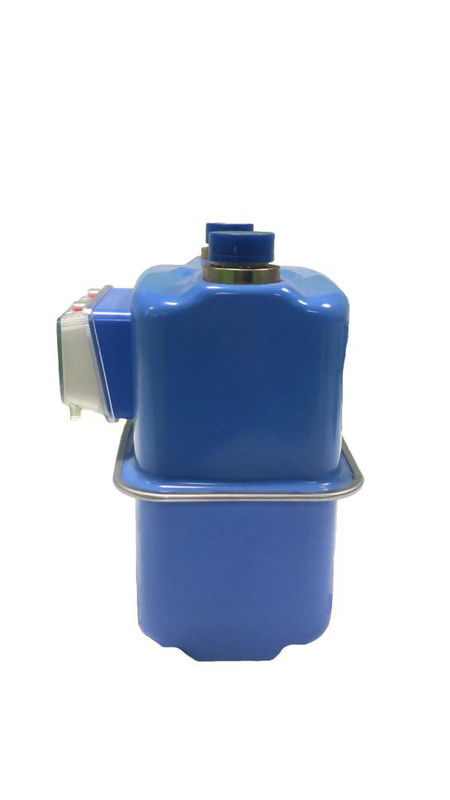

Kompakt tip İki borulu Diyaframlı gaz sayacı G1.6MS |G2.5MS | G4S
Sağlam yapı kalitesi, yüksek hassasiyet, güvenlik ve bir dizi gelişmiş teknik ayrıntı, ATMOS ® Diyaframlı Gaz Sayacını üst düzey bir ölçüm halkası cihazı haline getirir.Diyaframlı gaz akış ölçerler G1.6, G2.5 ve G4 modellerinde mevcuttur. Yüksek ölçüm hassasiyeti, istikrarlı sabit ölçüm, uzun ömür ve yüksek güvenilirlik özelliklerine sahiptir. Yüksek kaliteli malzeme kullanımı sayesinde diyaframlı gaz sayaçları korozyon direnci, oksidasyon direnci ve sağlamlık sağlar. Katı yapı kalitesi, yüksek hassasiyet, güvenlik ve bir dizi gelişmiş teknik ayrıntı ATMOS ® Diyaframlı Gaz Sayacını üst düzey bir ölçüm halkası cihazı haline getirir.Diyaframlı gaz akış ölçerler G1.6, G2.5 ve G4 modellerinde mevcuttur. doğruluk, istikrarlı sabit ölçüm, uzun ömür ve yüksek güvenilirlik.Yüksek kaliteli malzemelerin kullanılması nedeniyle, diyaframlı gaz sayaçları korozyon direnci, oksidasyon direnci ve sağlamlık sağlar.
Membran gaz sayacı esas olarak bir ölçüm odası, bir sürgülü valf ve bir ekrandan oluşur. Kauçuk bir membran, ölçüm odasını, bir sürgülü valf ile boru girişine dönüşümlü olarak bağlanan iki parçaya böler.Membran, gaz basıncını hisseder ve genişler ve ölçüm odasında hareket eder, böylece ölçüm odasının iki bölümündeki gaz dönüşümlü olarak solunur ve boşaltılır. sürgülü vananın dönüşümlü hareketi, bağlantı mekanizması tarafından ekrana iletilen sürekli bir gaz akışı oluşturur. hacmi göster.
Performans özellikleri
1. MID ile uyumlu olarak NMi tarafından onaylanmıştır
2. Maksimum korozyon direnci için galvanizli çelik toz kaplı gövde
3. EN1359'a göre 0,1 bar'a kadar yangına dayanıklı (HTB)
4. hata eğrisini ayarlamak için entegre sistem
5. Yüksek kaliteli diyaframların kullanımı sayesinde uzun vadeli kararlılık
6. Pulser ile geri kazanılabilir
7. Opsiyonel: Ters akış önleyici
8. Gövde malzemesi: Galvanizli çelik sac veya döküm alüminyum
9. Gaz ortamı: Doğal gaz, Şehir gazı, Biyogaz Sıvı gazı ve Metan gazı
Teknik veriler Atmos ® G1.6s |G2.5S| G4S
| Boyut |
G1.6 |
G2.5 |
G4 |
| Nominal Akış Hızı |
1,6 m3 / saat |
2,5 m3 / saat |
4 m3 / saat |
| Maksimum Akış Hızı |
2,5 m3 / saat |
4 m3 / saat |
6 m3 / saat |
| Minimum Akış Hızı |
0,016 m3 / saat |
0,025 m3 / saat |
0,04 m3 / saat |
| Döngüsel Hacim |
1,2 dm3 |
1,2 dm3 |
1,2 dm3 |
| Maksimum çalışma basıncı |
0,5 Bar |
0,5 Bar |
0,5 Bar |
| Basınç kaybı |
<200 Pa |
<200 Pa |
<200 Pa |
| Maksimum okuma |
99999.9998 |
99999.9998 |
99999.9998 |
| Minimum okuma |
0.0002 |
0.0002 |
0.0002 |
| Çalışma sıcaklığı |
-20-55 ℃ |
-20-55 ℃ |
-20-55 ℃ |
| Depolama sıcaklığı |
-30-60 ℃ |
-30-60 ℃ |
-30-60 ℃ |
| Darbe değeri |
0,01 m3/nabız |
0,01 m3/nabız |
0,01 m3/nabız |
| Doğruluk sınıfı |
Sınıf 1.5 |
Sınıf 1.5 |
Sınıf 1.5 |
| Ağırlık |
110 / 130mm |
1,8 kg |
1,8 kg |
1,8 kg |
| 152,4 mm |
2,0 kg |
2,0 kg |
2,0 kg |
|
Hata: Qmin ≦ Q ≦ 0.1Qmax
0.1Qmax ≦ Q ≦ Qmax
|
± 3 |
± 3 |
± 3 |
| ± 1.5 |
± 1.5 |
± 1.5 |
Boyutlar Diyaframlı gaz sayacı Atmos ®G1.6s |G2.5S| G4S
| Bir |
90 ± 0,50 mm |
110 ± 0,50 mm |
130 ± 0,50 mm |
152,4 ± 0,50 mm |
|
|
| C |
226 mm |
|
218 mm |
|
|
|
| B |
M30 × 2-6 g |
G¾B |
G7/8B |
G1B |
NPT¾ '' |
BS746 1 ' |
