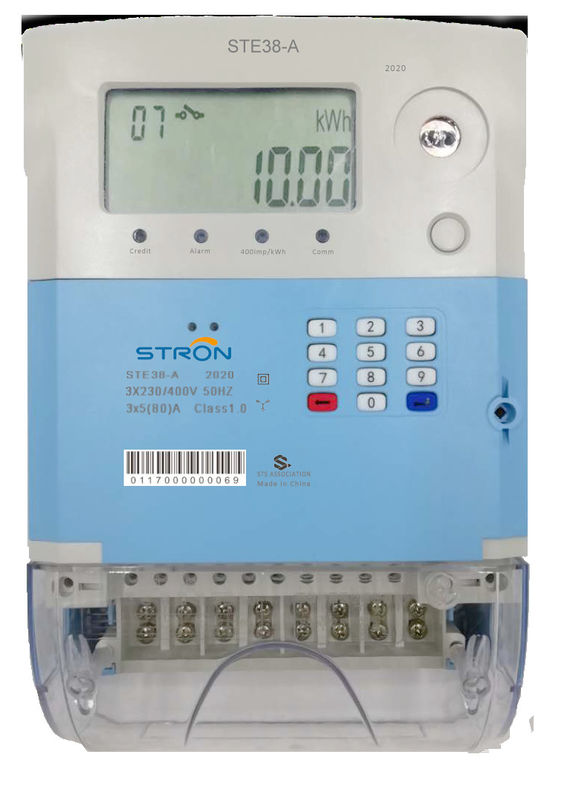

STE38-G GPRS Stron STS Standart Ön Ödemeli Üç Fazlı Dört Telli Elektrik Sayacı

STE38-G GPRS

Üç Fazlı DLMS Akıllı Elektrik Sayacı

Ölçüm cihazı, DLMS / COSEM uyumlu veri toplama ve ağ iletişimi için bir eklenti modülüyle çalışır.Bu modüler tasarım, yardımcı programın PLC / RF / GPRS / 3G ve 4G LTE hücresel veri ağlarından yerel koşullara göre düşük maliyetle seçim yapmasını sağlar.Yükseltme ve bakım da, yalnızca tüm sayaç yerine modülleri değiştirerek uygun maliyetli hale gelecektir.

Teknik parametreler

Elektriksel Parametreler

Nominal Gerilim 3 × 230V

Çalışma Gerilimi Aralığı% 70 ~% 120 Un

Nominal Frekans 50-60Hz

Temel Akım (Ib) 10A

Maksimum Akım (Imax) 100A

Başlangıç ​​Akımı (Ist) 30mA

Aktif Enerji Sabiti 400imp / kWh

Aktif Enerji Doğruluk Sınıfı 1.0

Reaktif Enerji Doğruluk Sınıfı 2.0

Gerilim Devresinde Güç Tüketimi <2W <8VA

Akım Devresinde Güç Tüketimi <1VA

Çalışma Sıcaklık Aralığı -25 ℃ -70 ℃

Depolama Sıcaklık Aralığı -40 ℃ -85 ℃

Elektromanyetik uyumluluk

1 dakika boyunca 50 Hz'de AC İzolasyon Gücü 4kV

Darbe gerilimi 1.2 / 50 us şebeke bağlantıları 8kV

Elektrostatik Boşalmalar

Kontak deşarjı 8kV

Hava deşarjı 16kV

Elektromanyetik RF Alanı 27MHz-500MHz 10V / m

100KHz-1GHz 30V / m

Hızlı geçici patlama testi 4kV

Mekanik gereksinimler

Sayaç kabuğu Su geçirmez koruma Oranı IP54

Koruma Sınıfı II

Temel İşlevsellik

Fonksiyon

Ön ödeme: STS Standardı, 20 haneli TOKEN girişi ile şarj

Düşük kredi alarmı: İlgili TOKEN girilerek alarm değeri ayarlanabilir

Ön ödemeli ve faturalı geçiş: Ölçüm cihazı, ön ödemeli moda veya sonradan ödeme moduna geçirilebilir

Yük kontrol fonksiyonu: Sayaç, yük kontrol eşiği için programlanabilir, Mevcut güç eşikten fazlaysa.Sayaç, kullanıcı yükünü kesecektir.

Olay kaydı: Metre, kurcalama olayını, açık kapak olayını, satın alma olayını ve TOKENS'i kaydedebilir.

Kendi kendini test etme: Ölçüm cihazının kendi kendini test etme işlevi vardır, LCD ve röle vb. Test edebilir ve sonuçları doğrudan raporlayabilir

Kurcalama önleme: Metre, manyetik alan ve açık kapak olayının tespit edilmesinden sonra valfi otomatik olarak kapatır

TOU Tarifesi: TOU Tarifesi, ilgili TOKEN girilerek ayarlanabilir

Kredili Mevduat Tahsilatı: Elektrik Kredili Mevduat günden güne veya aydan aya tahsil edilebilir.

İletişim: Sayaç, istek üzerine LORA RF veya Bluetooth 4.0 aracılığıyla AMI sistemiyle birlikte temin edilebilir.

Bilgi Sorgulama: Tüketici, kısa kodu girerek Kalan Kredi, Satın Alınan Toplam ve Toplam Kredi gibi verileri kontrol edebilir.

GPRS Modülü

Frekans bandı Gsm850 / egsm900 / DCS 1800 / PCS 1900

otomatik frekans bandı araması

hassasiyet <-108dbm

Maksimum

iletim gücü GSM850 / EGSM900 Cl s4 olarak (2W)

DCS1800 / PCS1900 Sınıfı (1W)

Fonolojik

özellikler Arama, kayıt ve oynatma işlevlerini destekler ve

doğrudan 8 Ω hoparlörü çalıştırabilir

Kısa mesaj Destek PDC modu ve metin modu,

SMS ve yeni SMS hatırlatıcı almayı ve göndermeyi destekleyin

Destek SMS Yönetimi: okuma, silme, saklama

konum ve yöntem, SMS listesi

GPRS, GPRS veri indirme bağlantısına sahiptir: 85,6 Kbps'ye kadar

GPRS veri uplink: 85,6 Kbps'ye kadar kodlama formatı: cs-i, CS-2, CS-3 ve CS-4

PPP bağlantısı katıştırılmış protokolü için yaygın olarak kullanılan Pap (parola kimlik doğrulama protokolü) protokolünü destekleyin: TCP / UDP / ftp / PPP desteği paket yayın kontrol kanalı (pBCC)

Anten

özellikler 50 Ω karakteristik empedans

Çalışma

sıcaklık -40℃ ~ + 85 85

Depolama

aşı boyası sıcaklığı -40 ℃ ~ + 90 ℃

Çalışma

güç kaynağı 5V / 2A

Anlık

mevcut Max 2.0A

Güç tasarrufu

mod güç tüketimi

1.40mA@DRX=2

1.14mA@DRX=5

1.03mA@DRX=9

CART 2 sıradan seri port, bir yükseltme hata ayıklama seri

Liman

SP I EVET

I2C EVET
